2 Ảnh Hưởng Của Hiệu Ứng Đường Ống Đến Đặc Tính Dao Động Của Máy Kích Động Điện-Thủy Lực
Những Thách Thức Trong Nghiên Cứu Đặc Tính Dao Động Của Máy Kích Động Điện-Thủy Lực
Trong các ứng dụng công nghiệp như hàng không, năng lượng, và đóng tàu, dao động và kiểm tra độ bền là yếu tố then chốt để đảm bảo chất lượng và độ tin cậy của thiết bị. Máy kích động điện-thủy lực (electro-hydraulic exciter) được sử dụng rộng rãi trong việc tạo dao động cho các thí nghiệm, tuy nhiên, hiệu ứng đường ống—các biến động gây ra bởi cấu trúc và tính chất của đường ống dẫn chất lỏng—là một thách thức lớn ảnh hưởng đến đặc tính dao động của hệ thống.
Vậy, hiệu ứng đường ống ảnh hưởng thế nào đến dao động của máy kích động điện-thủy lực? Làm thế nào để giảm thiểu những biến động này nhằm đạt được độ chính xác cao hơn trong kiểm tra dao động? Với sự hỗ trợ của phần mềm Simcenter Amesim, bài viết này sẽ phân tích chi tiết những yếu tố cấu trúc của đường ống, như đường kính, chiều dài và mô-đun đàn hồi, ảnh hưởng đến đặc tính dao động của hệ thống điện-thủy lực.

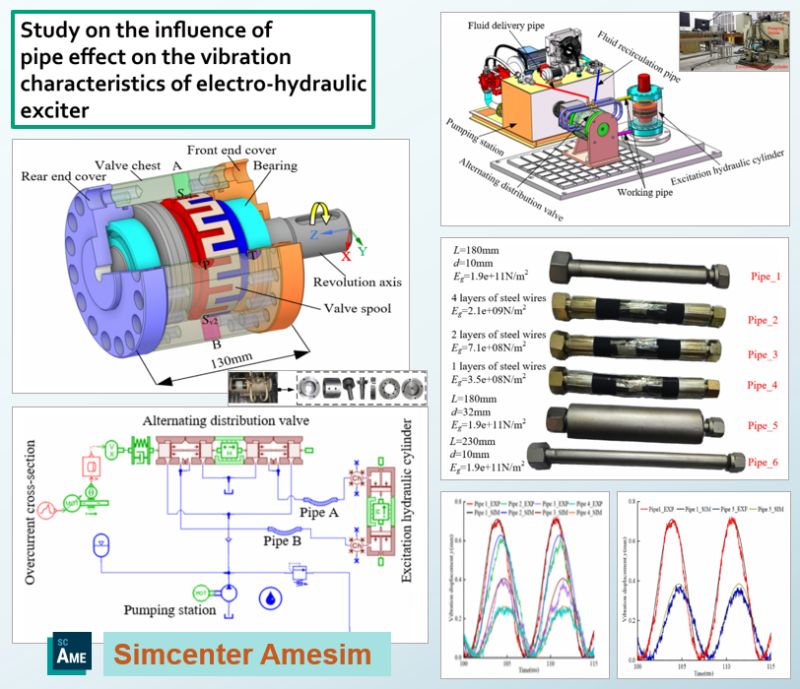

Link bài báo: Study on the influence of pipe effect on the vibration characteristics of electro-hydraulic exciter
Hiệu Ứng Đường Ống Và Ảnh Hưởng Đến Đặc Tính Dao Động
1. Hiệu Ứng Đường Ống: Nguyên Nhân Và Hệ Quả
Hiệu ứng đường ống (pipe effect) là hiện tượng xảy ra trong các hệ thống thủy lực, khi áp lực trong đường ống thay đổi nhanh chóng dẫn đến sự xuất hiện của các sóng áp lực hoặc hiện tượng “shock” thủy lực. Trong hệ thống máy kích động điện-thủy lực, hiệu ứng này ảnh hưởng đến sự dao động của xy-lanh thủy lực, gây ra biến dạng trong hình dạng sóng dao động.
Các nghiên cứu chỉ ra rằng hiệu ứng đường ống chịu ảnh hưởng bởi ba yếu tố chính:
- Đường kính ống: Đường kính lớn hơn giúp giảm cản trở dòng chảy nhưng có thể làm giảm độ nhạy trong việc phản hồi dao động.
- Chiều dài ống: Ống dài hơn gây ra nhiều hiện tượng cộng hưởng và dao động hơn, ảnh hưởng đến tính ổn định của hệ thống.
- Mô-đun đàn hồi của vật liệu ống: Vật liệu cứng giúp ổn định dao động nhưng lại dễ tạo ra phản ứng ngược khi dao động diễn ra với tần số cao.
2. Tầm Quan Trọng Của Nghiên Cứu Dao Động Trong Công Nghiệp
Dao động trong các hệ thống thủy lực có thể gây mòn, rạn nứt, hoặc phá hủy cấu trúc của thiết bị. Điều này cực kỳ quan trọng đối với các ngành như hàng không, nơi các hệ thống thủy lực phải hoạt động trong môi trường áp lực cao và yêu cầu độ chính xác tuyệt đối. Việc hiểu và kiểm soát hiệu ứng đường ống sẽ giúp giảm thiểu rủi ro hỏng hóc và nâng cao tuổi thọ của thiết bị.
Phương Pháp Nghiên Cứu Và Mô Hình Hóa
1. Xây Dựng Mô Hình Toán Học
Bài nghiên cứu xây dựng một mô hình toán học cho máy kích động điện-thủy lực bằng cách sử dụng các công thức mô phỏng trạng thái dòng chảy và áp lực trong hệ thống đường ống. Mô hình toán học được phát triển dựa trên các biến số chính như đường kính ống, chiều dài ống và mô-đun đàn hồi của vật liệu ống, cho phép đánh giá ảnh hưởng của các thông số này lên dao động của hệ thống.
2. Mô Phỏng Bằng Simcenter Amesim
Phần mềm Simcenter Amesim được sử dụng để tạo mô phỏng hệ thống điện-thủy lực, cho phép tái tạo các điều kiện dao động thực tế và kiểm tra ảnh hưởng của từng yếu tố đường ống. Thông qua mô phỏng này, các kỹ sư có thể dự đoán trước những biến đổi trong hệ thống dao động, giúp điều chỉnh và tối ưu hóa thiết kế để giảm thiểu hiệu ứng đường ống.
Kết Quả Và Phân Tích
1. Ảnh Hưởng Của Đường Kính Ống
Kết quả mô phỏng và thực nghiệm cho thấy rằng, khi đường kính ống tăng, biên độ dao động giảm, nhưng thời gian để đạt đỉnh dao động đầu tiên kéo dài. Điều này có nghĩa là đường kính ống lớn hơn sẽ làm giảm tác động của hiệu ứng đường ống, nhưng có thể làm mất đi một phần độ chính xác trong đáp ứng dao động.
2. Tác Động Của Chiều Dài Ống
Ống dài hơn gây ra sự cộng hưởng cao hơn, làm cho biên độ dao động tăng và dẫn đến hiện tượng trễ pha. Điều này có thể làm tăng rủi ro hỏng hóc trong hệ thống khi phải hoạt động liên tục ở tần số cao. Đối với các ứng dụng yêu cầu độ chính xác cao, việc kiểm soát chiều dài ống là rất quan trọng để đảm bảo ổn định trong dao động.
3. Tác Động Của Mô-đun Đàn Hồi
Mô-đun đàn hồi cao của vật liệu ống làm tăng độ cứng của hệ thống, giảm thiểu độ biến dạng khi áp lực dao động thay đổi. Tuy nhiên, điều này cũng có thể gây ra dao động phản hồi mạnh hơn, làm cho hệ thống dễ bị ảnh hưởng bởi các dao động có tần số cao.
4. Kết Hợp Các Yếu Tố
Khi kết hợp các yếu tố trên, sự tương tác giữa đường kính ống, chiều dài và mô-đun đàn hồi tạo ra những ảnh hưởng đáng kể đến đặc tính dao động của hệ thống. Các kết quả từ phân tích ANOVA và mô hình hồi quy bậc hai đã chỉ ra rằng đường kính ống có ảnh hưởng lớn nhất, tiếp theo là mô-đun đàn hồi và cuối cùng là chiều dài ống.
Ví Dụ Ứng Dụng Thực Tiễn Của Simcenter Amesim
1. Ngành Hàng Không
Trong ngành hàng không, việc kiểm soát dao động là điều kiện tiên quyết để đảm bảo an toàn. Sử dụng Simcenter Amesim giúp các công ty hàng không đánh giá và điều chỉnh thiết kế của hệ thống thủy lực nhằm giảm thiểu rủi ro do hiệu ứng đường ống. Điều này giúp nâng cao tuổi thọ của thiết bị và giảm chi phí bảo trì.
2. Ngành Sản Xuất Ô Tô
Các nhà sản xuất ô tô cần đảm bảo rằng hệ thống thủy lực của họ có thể chịu được dao động mạnh khi xe vận hành ở tốc độ cao. Simcenter Amesim cho phép tối ưu hóa thiết kế đường ống để đảm bảo rằng dao động trong hệ thống thủy lực không ảnh hưởng đến hiệu suất của xe.
3. Ngành Đóng Tàu
Các hệ thống thủy lực trong tàu biển phải hoạt động liên tục dưới áp lực lớn và trong môi trường khắc nghiệt. Việc sử dụng mô phỏng máy và điều chỉnh các yếu tố như đường kính và chiều dài ống giúp tối ưu hóa hệ thống thủy lực, nâng cao hiệu quả và độ bền của thiết bị.
Suy Nghĩ Của Tôi
Là một chuyên gia trong lĩnh vực tư vấn giải pháp Simcenter Amesim, tôi thấy rằng việc hiểu và kiểm soát hiệu ứng đường ống là vô cùng quan trọng trong việc đảm bảo hiệu suất và độ tin cậy của hệ thống dao động. Bộ công cụ mô phỏng của Simcenter Amesim không chỉ giúp tối ưu hóa thiết kế mà còn giảm thiểu các rủi ro tiềm ẩn trong quá trình vận hành thực tế. Điều này đặc biệt quan trọng đối với các ngành công nghiệp đòi hỏi độ chính xác và an toàn cao.
Tôi tin rằng, với các công cụ và phương pháp phân tích tiên tiến như Simcenter Amesim, các công ty có thể tối ưu hóa hệ thống điện-thủy lực của họ một cách hiệu quả hơn, nâng cao hiệu suất và đáp ứng các yêu cầu khắt khe nhất trong sản xuất và vận hành.
