Simcenter Amesim 2404 Dự đoán Hành vi Khởi động Lạnh của Bơm Gerotor
Trong bối cảnh ô tô điện ngày càng trở nên phổ biến, yêu cầu đối với các hệ thống bôi trơn và làm mát trong truyền động xe đã thay đổi đáng kể. Các bơm dầu bôi trơn truyền thống, trước đây được vận hành bởi động cơ đốt trong, hiện đang được chuyển đổi thành bơm dầu điện nhằm cung cấp chất lỏng cho việc làm mát và bôi trơn hệ thống truyền động.
Thách thức trong Dự đoán Hành vi Bơm ở Nhiệt độ Thấp
Một trong những thách thức lớn nhất là dự đoán chính xác hành vi của bơm ở nhiệt độ cực thấp, trong các ứng dụng ô tô với phạm vi nhiệt độ từ -40°C đến 110°C. Ở những nhiệt độ này, độ nhớt của chất lỏng thay đổi đáng kể, ảnh hưởng trực tiếp đến hiệu suất của bơm. Việc sử dụng các phương pháp mô phỏng dựa trên Simcenter Amesim đã được giới thiệu và xác thực qua các thử nghiệm trong phòng thí nghiệm, cho thấy một tương quan mạnh mẽ giữa kết quả mô phỏng và các đặc tính hiệu suất thực tế của bơm, đặc biệt là về lưu lượng và mô-men xoắn của bơm .
Giải pháp Mô phỏng với Simcenter Amesim

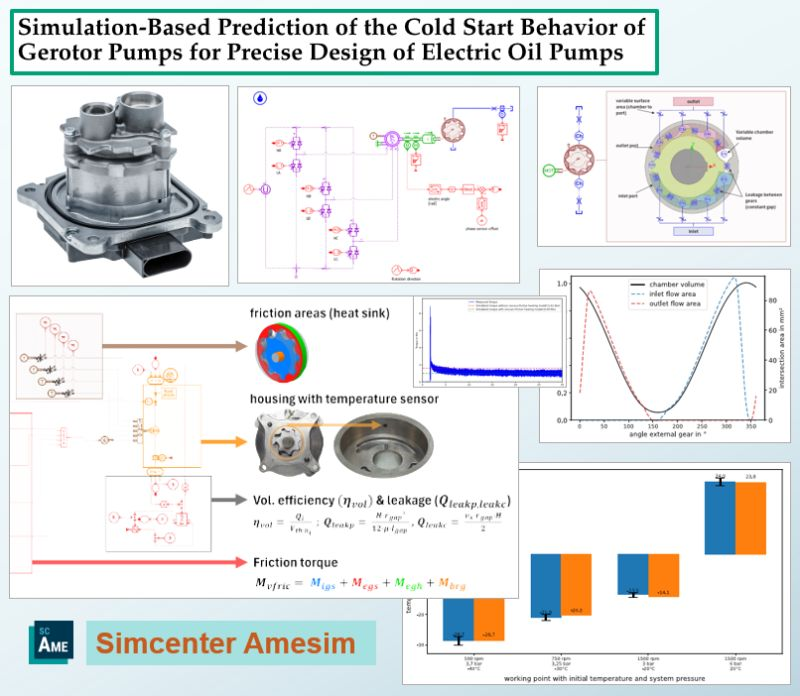

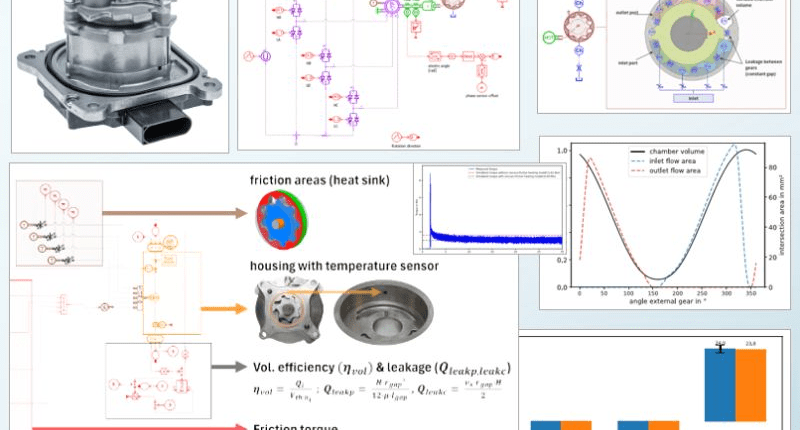

Trong Simcenter Amesim, một phương pháp tiếp cận tham số gộp được sử dụng để mô hình hóa các hệ thống đa vật lý. Đối với bơm Gerotor, các khối lượng chất lỏng bên trong bơm được biểu diễn bằng các thể tích biến thiên giữa các răng của bánh răng trong và ngoài. Các phương trình bảo toàn khối lượng được giải số trong từng thể tích này để đạt được động lực học áp suất bên trong. Điều này cho phép tính toán chính xác mô-men xoắn cần thiết cho mỗi điểm vận hành, điều rất quan trọng để tối ưu hóa thiết kế động cơ điện đi kèm .
Ngoài ra, một phương pháp mới mô phỏng sự gia tăng nhiệt độ do ma sát nhớt trong quá trình khởi động lạnh của bơm Gerotor đã được giới thiệu. Phương pháp này đã được kiểm chứng bằng các phép đo thực tế trong phòng thí nghiệm, cho thấy độ chính xác cao trong dự đoán nhiệt độ tại khe hở giữa bánh răng ngoài và vỏ bơm .
Áp dụng Thực tế và Kết quả Nghiên cứu
Các kết quả nghiên cứu cho thấy mô hình với Simcenter Amesim có thể dự đoán rất chính xác nhiệt độ trong khe hở giữa bánh răng ngoài và vỏ bơm, điều này đặc biệt quan trọng khi nhiệt độ dao động từ -40°C đến +20°C. Ví dụ, mô hình với Simcenter Amesim dự đoán rất gần giá trị mô-men xoắn trung bình ở trạng thái ổn định sau khoảng 30 giây hoạt động, cho thấy độ tin cậy cao của phương pháp này .
Ngoài ra, việc tích hợp mô hình ma sát nhớt vào mô phỏng tổng thể của bơm đã giúp cải thiện độ chính xác trong dự đoán mô-men xoắn của trục bơm, đặc biệt ở nhiệt độ thấp. Điều này có ý nghĩa quan trọng trong việc phát triển các bơm dầu điện cho xe ô tô, nơi mà độ nhớt của dầu có thể thay đổi đáng kể theo nhiệt độ môi trường.
Link bài nghiên cứu: https://drive.google.com/file/d/1070UX05sRneJDeOpdEwSIx5pROpC6enh/view?usp=sharing
Mô hình Bơm Gerotor: Từ Thiết kế Đến Thực Tế
Bơm Gerotor là một loại bơm thể tích dạng bánh răng trong, bao gồm một bánh răng ngoài với tâm quay lệch so với bánh răng trong. Khi các bánh răng quay, các khoang giữa các răng sẽ biến đổi thể tích, tạo ra sự chênh lệch áp suất để đẩy chất lỏng từ phía hút sang phía đẩy. Các mô hình 1D hoặc tham số gộp thường được ưa chuộng trong việc phát triển bơm Gerotor do tính đơn giản và yêu cầu tài nguyên tính toán thấp, cho phép thay đổi nhanh chóng các tham số mô hình để phân tích ảnh hưởng của chúng .
Một trong những điểm nổi bật của nghiên cứu là khả năng mô phỏng hành vi của bơm Gerotor ở mọi điểm vận hành với các điều kiện nhiệt độ từ -40°C đến +110°C. Mô hình này không chỉ giúp giảm đáng kể nhu cầu thử nghiệm vật lý mà còn tăng tốc quá trình phát triển lên gấp nhiều lần, từ vài tuần xuống chỉ còn vài ngày .
Thảo Luận: Giới Hạn và Hướng Phát Triển Tương Lai
Dù mô hình đã đạt được độ chính xác cao trong việc dự đoán các thông số quan trọng như lưu lượng thể tích, mô-men xoắn và hiệu suất bơm, vẫn có một số giới hạn cần lưu ý. Chẳng hạn, phương pháp này hiện chỉ mới được áp dụng cho một loại bơm cụ thể và cần được mở rộng để bao quát các loại bơm khác cũng như các điều kiện vận hành đa dạng hơn trong tương lai .
Hơn nữa, các kết quả đo trong phòng thí nghiệm có thể bị ảnh hưởng bởi nhiều yếu tố như làm mát không đồng đều của vỏ bơm, dẫn đến sai lệch trong các phép đo nhiệt độ. Do đó, cần có thêm các nghiên cứu để kiểm chứng và tối ưu hóa mô hình nhằm đảm bảo tính chính xác cao nhất trong mọi điều kiện .
Suy Nghĩ của Tôi
Việc sử dụng mô phỏng trong Simcenter Amesim đã đem lại một bước tiến lớn trong việc phát triển các hệ thống bơm Gerotor điện cho xe ô tô. Khả năng dự đoán chính xác hành vi của bơm ở nhiệt độ thấp không chỉ giúp giảm nhu cầu thử nghiệm vật lý mà còn tăng tốc quá trình phát triển lên gấp nhiều lần. Điều này không chỉ nâng cao hiệu quả thiết kế mà còn giúp tối ưu hóa các yếu tố như độ nhớt và mô-men xoắn, làm tăng độ tin cậy và hiệu suất của các hệ thống bôi trơn và làm mát trong ô tô.
Tôi tin rằng với sự phát triển không ngừng của các công nghệ mô phỏng và thiết kế số, ngành công nghiệp ô tô sẽ tiếp tục đạt được những bước tiến vượt bậc, đáp ứng các yêu cầu ngày càng cao của thị trường. Đồng thời, sự kết hợp giữa công nghệ mô phỏng và thử nghiệm thực tế sẽ là chìa khóa để đạt được những thành tựu này.
