Thiết Kế Và Triển Khai Hệ Thống Campus Area Network (CAN)

Thiết Kế Và Triển Khai Hệ Thống Campus Area Network (CAN)

💡 Những Thách Thức Cần Giải Quyết

Bạn đã từng gặp những khó khăn này trong thiết kế và triển khai hệ thống mạng?

  • Làm thế nào để kết nối nhiều tòa nhà và các bộ phận trong một campus cách nhau hàng chục kilomet mà vẫn đảm bảo băng thông ổn định?
  • Làm sao phân chia mạng an toàn giữa các phòng ban, nhưng vẫn quản lý tập trung và dễ dàng mở rộng?
  • Làm thế nào để triển khai DHCP Server, VLANs, và Inter-VLAN Routing nhằm giảm thiểu xung đột IP và tối ưu hóa hiệu suất?
  • Bạn có đang đối mặt với nguy cơ truy cập trái phép hoặc thiếu các biện pháp bảo mật như Port-Security hay SSH?

Hệ thống Campus Area Network (CAN) với thiết kế chuẩn mực sẽ là giải pháp hoàn hảo giúp giải quyết toàn bộ những thách thức trên, từ kết nối, quản lý cho đến bảo mật.

📌 Tổng Quan Hệ Thống Campus Area Network (CAN)

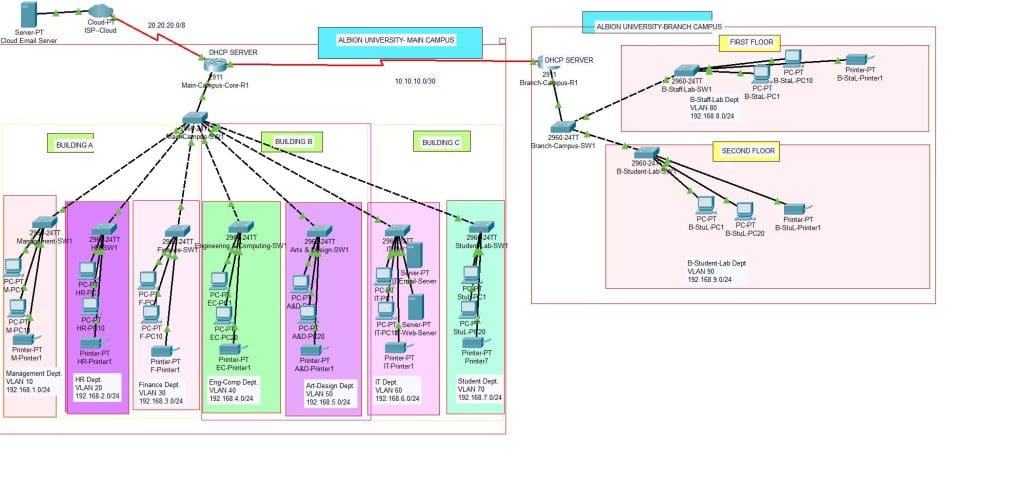

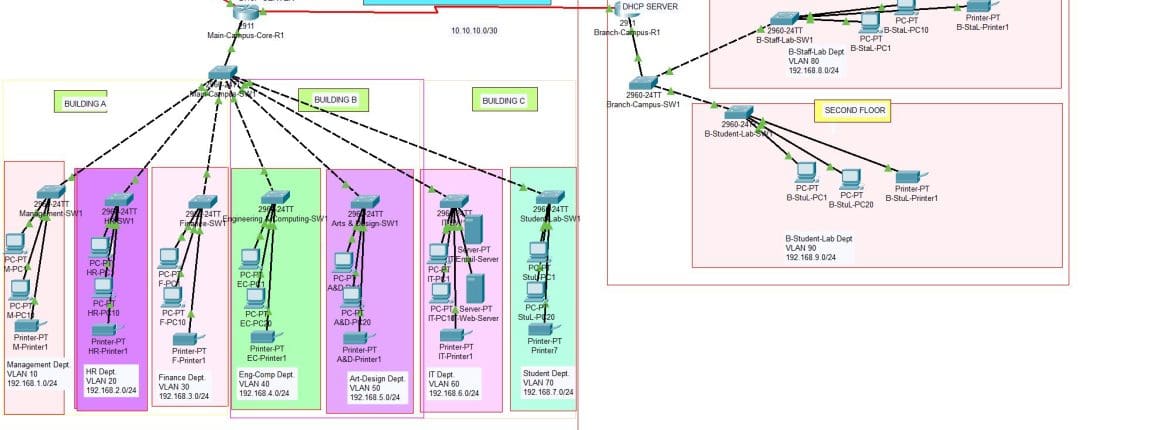

Dựa trên mô hình triển khai thực tế tại Albion University, hệ thống CAN được thiết kế để kết nối hai campus với các yêu cầu chính:

  • Main Campus gồm 3 tòa nhà:
    • Building A: Chứa các phòng ban hành chính (Quản lý, Nhân sự, Tài chính) và Khoa Kinh doanh.
    • Building B: Khoa Kỹ thuật/Máy tính và Khoa Nghệ thuật/Thiết kế.
    • Building C: Phòng thí nghiệm sinh viên và phòng IT với các server (Web Server, Email Server trên cloud).
  • Smaller Campus: Tách biệt mạng của Khoa Y tế/Khoa học với hai tầng: tầng dành cho giảng viên và tầng cho sinh viên.
  • Yêu cầu:
    • Phân chia các khoa/phòng ban bằng VLANs.
    • Sử dụng DHCP Server để cấp phát IP động.
    • Cấu hình bảo mật mạng với Port-Security và quản lý từ xa an toàn bằng SSH.
    • Sử dụng giao thức định tuyến RIPv2 giữa các routers để kết nối campus.

⚙️ Cách Triển Khai Hệ Thống

1. Phân Chia VLANs và IP Subnet

  • Các phòng ban, khoa được phân chia theo VLANs riêng biệt:
    • VLAN 10: Phòng Quản lý (192.168.1.0/24).
    • VLAN 20: Phòng Nhân sự (192.168.2.0/24).
    • VLAN 30: Phòng Tài chính (192.168.3.0/24).
    • VLAN 40: Khoa Kỹ thuật/Máy tính (192.168.4.0/24).
    • VLAN 50: Khoa Nghệ thuật/Thiết kế (192.168.5.0/24).
    • VLAN 60: Phòng IT (192.168.6.0/24).
    • VLAN 70: Phòng Lab sinh viên (192.168.7.0/24).
    • VLAN 80 & 90: Các tầng tại Smaller Campus (192.168.8.0/24 và 192.168.9.0/24).

2. Router-On-A-Stick Và Inter-VLAN Routing

  • Router-on-a-stick: Router sử dụng sub-interface trên một cổng vật lý để giao tiếp giữa các VLAN.
  • Cấu hình lệnh:
interface GigabitEthernet0/0.10
encapsulation dot1Q 10
ip address 192.168.1.1 255.255.255.0
  • Routing protocol RIPv2: Định tuyến động giữa các router, kết nối campus.

3. Cấp Phát IP Tự Động Với DHCP

  • DHCP Server được cấu hình trên router để cấp phát IP cho các thiết bị trong từng VLAN.
  • Ví dụ cấu hình DHCP cho VLAN 10:
ip dhcp excluded-address 192.168.1.1 192.168.1.10
ip dhcp pool Management_Network
network 192.168.1.0 255.255.255.0
default-router 192.168.1.1
dns-server 192.168.1.2

4. Bảo Mật Với Port-Security Và SSH

  • Port-Security: Cấu hình bảo mật trên các switch port để ngăn chặn truy cập trái phép.
  • SSH: Bật SSH trên router để quản lý từ xa an toàn.

5. Kết Nối Và Kiểm Tra Bằng Packet Tracer

  • Các thiết bị được kết nối đúng cáp và cấu hình chính xác.
  • Lệnh Tracert: Kiểm tra đường đi gói tin giữa các VLAN và campus, đảm bảo không có lỗi định tuyến.

📚 Ví Dụ Thực Tiễn Cho Doanh Nghiệp Và Trường Học

Trường Đại Học:

  • Kết nối các tòa nhà (phòng hành chính, giảng dạy, phòng lab) với VLAN riêng.
  • Cấu hình DHCP cấp phát IP động cho các phòng lab.
  • Tích hợp bảo mật SSH để quản lý hệ thống từ xa.
Thiết Kế Và Triển Khai Hệ Thống Campus Area Network (CAN)
Thiết Kế Và Triển Khai Hệ Thống Campus Area Network (CAN)

Campus Area Network 02 Campus Area Network 03 Campus Area Network 04

Doanh Nghiệp Lớn:

  • Phân chia mạng theo phòng ban: Kế toán, Nhân sự, Marketing.
  • Sử dụng Inter-VLAN Routing để đảm bảo các phòng ban có thể chia sẻ tài nguyên chung như máy in và server.
  • Áp dụng RIPv2 cho các chi nhánh cách xa nhau.

Suy Nghĩ Của Tôi

Là một chuyên gia tư vấn giải pháp System, Cloud và Network, tôi nhận thấy rằng:
Một hệ thống Campus Area Network (CAN) không chỉ là công cụ giúp kết nối mạng, mà còn là xương sống hỗ trợ doanh nghiệp và tổ chức phát triển lâu dài.

Thiết kế đúng chuẩn sẽ giúp bạn giảm chi phí, tăng hiệu quả vận hành và đảm bảo tính bảo mật cao. Đây là khoản đầu tư cần thiết cho mọi tổ chức muốn bứt phá trong kỷ nguyên công nghệ số.

Bạn đã sẵn sàng để xây dựng một hệ thống mạng mạnh mẽ, bảo mật và linh hoạt chưa?
