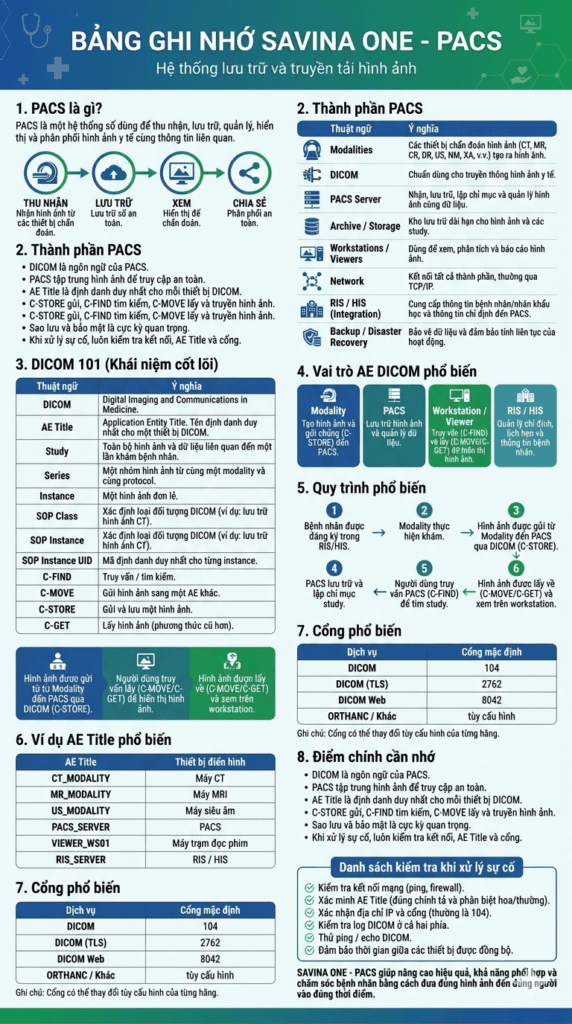

Hệ Thống PACS Là Gì? Cẩm Nang Toàn Tập Về Chuẩn DICOM Và Vận Hành Savina One PACS

Trong bối cảnh chuyển đổi số y tế (Digital Health), việc chuyển từ phim truyền thống sang dữ liệu số không chỉ là xu hướng mà là yêu cầu bắt buộc để nâng cao chất lượng chẩn đoán. Hệ thống Savina One – PACS đóng vai trò là “trái tim” của quy trình này, giúp kết nối các thiết bị chẩn đoán hình ảnh và bác sĩ trên một nền tảng thống nhất. Bài viết này sẽ phân tích chi tiết mọi khía cạnh của PACS, từ định nghĩa cơ bản đến các giao thức DICOM phức tạp.

1. Định nghĩa PACS và vai trò trong y học hiện đại

PACS là gì? PACS (Picture Archiving and Communication System) là một hệ thống kỹ thuật số được thiết kế chuyên biệt để thu nhận, lưu trữ, quản lý, hiển thị và phân phối hình ảnh y tế cùng các thông tin liên quan.

Thay vì phải in phim và lưu trữ vật lý tốn kém, PACS cho phép các bệnh viện quản lý hàng Terabyte dữ liệu hình ảnh một cách khoa học. Theo tài liệu hướng dẫn của Savina One, một hệ thống PACS tiêu chuẩn phải thực hiện hoàn hảo 4 giai đoạn sau:

1. Thu nhận (Acquisition): Nhận hình ảnh trực tiếp từ các thiết bị đầu cuối như máy CT, MRI, X-quang.

2. Lưu trữ (Archiving): Đảm bảo dữ liệu được lưu trữ số hóa an toàn, có khả năng truy xuất nhanh chóng.

3. Xem (Viewing): Hiển thị hình ảnh với độ phân giải cao trên các màn hình chuyên dụng để bác sĩ đưa ra kết luận chẩn đoán.

4. Chia sẻ (Distribution): Phân phối hình ảnh an toàn đến các khoa lâm sàng hoặc các chuyên gia hội chẩn từ xa.

2. Các thành phần cấu tạo nên hệ thống Savina One – PACS

Để một hệ thống như Savina One vận hành trơn tru, nó cần sự phối hợp nhịp nhàng của nhiều thành phần phần cứng và phần mềm khác nhau:

2.1. Thiết bị chẩn đoán (Modalities)

Đây là nguồn khởi phát dữ liệu. Các Modalities bao gồm: máy cắt lớp vi tính (CT), cộng hưởng từ (MR), chụp X-quang kỹ thuật số (CR, DR), siêu âm (US), y học hạt nhân (NM) và chụp mạch số hóa xóa nền (XA). Mỗi thiết bị này tạo ra hình ảnh dưới định dạng DICOM để gửi về máy chủ.

2.2. Máy chủ PACS (PACS Server)

Đây là trung tâm điều hành của toàn hệ thống. PACS Server chịu trách nhiệm nhận dữ liệu, lập chỉ mục (indexing) và quản lý cơ sở dữ liệu bệnh nhân. Khi một tấm ảnh được gửi đến, máy chủ sẽ phân tích các thẻ thông tin (metadata) để biết nó thuộc về bệnh nhân nào, chụp khi nào và thuộc loại kỹ thuật gì.

2.3. Kho lưu trữ dữ liệu (Archive / Storage)

Hệ thống lưu trữ thường chia làm hai lớp:

• Lưu trữ ngắn hạn: Dùng các ổ cứng tốc độ cao để bác sĩ truy xuất ngay lập tức các ca đang khám.

• Lưu trữ dài hạn (Long-term Archive): Kho lưu trữ cho các “Study” cũ, đảm bảo an toàn dữ liệu trong nhiều năm theo quy định pháp luật.

2.4. Máy trạm và phần mềm xem ảnh (Workstations / Viewers)

Đây là giao diện làm việc của bác sĩ chẩn đoán hình ảnh. Các máy trạm này được trang bị màn hình y tế chuyên dụng và các công cụ hỗ trợ như đo đạc, dựng hình 3D, thay đổi độ tương phản để phát hiện các tổn thương nhỏ nhất.

2.5. Hạ tầng mạng (Network)

Hệ thống PACS phụ thuộc hoàn toàn vào mạng nội bộ, thường kết nối qua giao thức TCP/IP. Băng thông mạng phải đủ lớn để truyền tải các bộ dữ liệu nặng như phim chụp CT 640 dãy hay MRI toàn thân mà không bị trễ.

2.6. Tích hợp RIS/HIS

Một hệ thống PACS hiện đại không thể đứng độc lập. Savina One PACS tích hợp chặt chẽ với Hệ thống thông tin bệnh viện (HIS) và Hệ thống thông tin chẩn đoán hình ảnh (RIS) để lấy thông tin nhân khẩu học của bệnh nhân và các chỉ định từ bác sĩ lâm sàng.

3. DICOM 101: Ngôn ngữ chung của thế giới y tế số

Nếu PACS là cơ sở hạ tầng, thì DICOM (Digital Imaging and Communications in Medicine) chính là ngôn ngữ giao tiếp. Không có DICOM, các thiết bị từ các hãng khác nhau như GE, Siemens, Philips sẽ không thể “nói chuyện” được với nhau.

3.1. Các thuật ngữ cốt lõi cần nắm vững

• AE Title (Application Entity Title): Đây là định danh duy nhất cho một thiết bị DICOM trong mạng. Ví dụ: Một máy CT có AE Title là CT_PHONG_01. Khi cấu hình, bạn phải nhập chính xác tên này vì nó thường phân biệt chữ hoa và chữ thường.

• Study: Tập hợp toàn bộ hình ảnh và dữ liệu của một lần khám bệnh duy nhất.

• Series: Một nhóm hình ảnh trong một Study được thực hiện với cùng một protocol (ví dụ: chuỗi xung T1 trong chụp MRI).

• Instance: Một hình ảnh đơn lẻ (một lát cắt) trong một Series.

• SOP Class: Xác định loại đối tượng DICOM, ví dụ như “Lưu trữ hình ảnh CT” hay “Lưu trữ hình ảnh X-quang”.

3.2. Các lệnh DICOM phổ biến (DICOM Services)

Việc trao đổi dữ liệu trong Savina One PACS dựa trên các lệnh dịch vụ chính sau:

• C-STORE: Lệnh gửi và lưu trữ hình ảnh từ thiết bị chụp đến máy chủ.

• C-FIND: Lệnh truy vấn hoặc tìm kiếm thông tin bệnh nhân trên máy chủ.

• C-MOVE: Lệnh ra lệnh cho máy chủ gửi hình ảnh sang một trạm làm việc khác.

• C-GET: Một phương thức lấy hình ảnh cũ hơn, hiện nay ít phổ biến hơn C-MOVE.

4. Vai trò của các thực thể trong mạng DICOM

Trong hệ thống Savina One, mỗi thiết bị đóng một vai trò (Role) cụ thể:

1. Modality (Thiết bị chụp): Đóng vai trò là bên tạo ảnh và thực hiện lệnh C-STORE để đẩy ảnh đi.

2. PACS Server: Đóng vai trò là kho trung tâm, tiếp nhận lệnh lưu trữ và phản hồi các lệnh truy vấn.

3. Workstation (Máy trạm): Đóng vai trò là bên khai thác, thực hiện C-FIND để tìm bệnh nhân và C-MOVE để kéo dữ liệu về hiển thị.

4. RIS/HIS: Đóng vai trò quản lý hành chính, cung cấp danh sách chờ (Worklist) để kỹ thuật viên không phải nhập tay thông tin bệnh nhân tại máy chụp.

5. Quy trình làm việc tiêu chuẩn (Standard Workflow)

Để hiểu rõ hơn về vận hành thực tế, hãy nhìn vào hành trình của một bệnh nhân thông qua hệ thống Savina One PACS:

1. Đăng ký: Bệnh nhân đến khám và được nhập liệu vào hệ thống RIS/HIS.

2. Chụp chiếu: Tại phòng máy CT, kỹ thuật viên chọn tên bệnh nhân từ danh sách chờ (Modality Worklist). Máy CT thực hiện quét và tạo ra các file hình ảnh DICOM.

3. Truyền tải: Ngay sau khi kết thúc ca chụp, máy CT tự động thực hiện lệnh C-STORE để gửi hình ảnh về Savina One PACS Server.

4. Lưu trữ: PACS Server nhận ảnh, kiểm tra tính toàn vẹn và lập chỉ mục vào cơ sở dữ liệu.

5. Truy cập: Bác sĩ chẩn đoán hình ảnh tại phòng đọc phim mở phần mềm Viewer, dùng lệnh C-FIND để tìm ca bệnh vừa chụp.

6. Chẩn đoán: Sau khi tìm thấy, phần mềm thực hiện lệnh C-MOVE để tải hình ảnh về máy trạm và bác sĩ bắt đầu đọc kết quả.

6. Cấu hình kỹ thuật: Cổng (Ports) và Kết nối

Trong mạng máy tính, các dịch vụ DICOM cần các “cánh cổng” để giao tiếp. Savina One tuân thủ các chuẩn cổng phổ biến:

• Cổng 104: Cổng mặc định cho các dịch vụ DICOM tiêu chuẩn.

• Cổng 2762: Sử dụng cho DICOM qua giao thức bảo mật TLS (mã hóa dữ liệu).

• Cổng 8042: Thường dành cho DICOM Web hoặc các ứng dụng như Orthanc.

Lưu ý: Tùy vào cấu hình của từng bệnh viện, các cổng này có thể thay đổi để tránh xung đột với tường lửa hoặc các phần mềm khác.

7. Hướng dẫn xử lý sự cố (Troubleshooting Checklist)

Sự cố mất kết nối giữa máy chụp và PACS là vấn đề thường gặp nhất. Khi hình ảnh không gửi được về máy chủ, hãy thực hiện kiểm tra theo “Checklist” chuẩn từ Savina One:

Bước 1: Kiểm tra hạ tầng mạng

• Sử dụng lệnh ping từ máy chụp đến địa chỉ IP của máy chủ PACS để xem đường truyền có bị ngắt quãng không.

• Kiểm tra tường lửa (Firewall) trên cả máy chủ và máy trạm xem có đang chặn các cổng DICOM (104, 8042…) hay không.

Bước 2: Xác minh cấu hình DICOM

• AE Title: Đây là lỗi phổ biến nhất. Hãy chắc chắn AE Title của máy chụp đã được khai báo chính xác trên PACS Server và ngược lại. Nhớ rằng: CT_Modality khác với ct_modality.

• IP & Port: Đảm bảo địa chỉ IP tĩnh không bị thay đổi và cổng kết nối đang ở trạng thái lắng nghe (Listening).

Bước 3: Kiểm tra phần mềm và nhật ký (Logs)

• Mở trình xem Log DICOM ở cả hai phía để xem thông báo lỗi cụ thể (ví dụ: lỗi “Association Rejected” thường do sai AE Title).

• Sử dụng công cụ DICOM Echo (C-ECHO) để kiểm tra xem hai thiết bị có “nhìn thấy” nhau ở mức độ ứng dụng hay không.

Bước 4: Đồng bộ thời gian

• Nếu thời gian giữa máy chụp và máy chủ lệch nhau quá nhiều, việc lập chỉ mục có thể bị lỗi hoặc gây khó khăn cho việc tìm kiếm Study. Hãy đảm bảo tất cả thiết bị được đồng bộ qua máy chủ NTP.

8. Tại sao nên chọn Savina One – PACS?

Hệ thống Savina One – PACS không đơn thuần là một phần mềm lưu trữ. Nó mang lại những giá trị cốt lõi cho cơ sở y tế:

• Ngôn ngữ chuẩn hóa: Sử dụng DICOM giúp bệnh viện dễ dàng nâng cấp hoặc thay thế thiết bị trong tương lai mà không lo mất dữ liệu.

• Tập trung hóa dữ liệu: Hình ảnh được gom về một mối, giúp việc quản lý, sao lưu (Backup) và phục hồi sau sự cố (Disaster Recovery) trở nên đơn giản và an toàn hơn.

• Tối ưu hóa chăm sóc bệnh nhân: “Đưa đúng hình ảnh đến đúng người vào đúng thời điểm” là kim chỉ nam của Savina One, giúp rút ngắn thời gian chờ đợi và nâng cao độ chính xác trong điều trị.

Suy nghĩ của tôi

Việc triển khai và vận hành thành công hệ thống Savina One – PACS đòi hỏi sự hiểu biết sâu sắc về cả quy trình y khoa lẫn các tiêu chuẩn kỹ thuật DICOM. Bằng cách nắm vững các khái niệm về AE Title, các lệnh C-STORE/C-FIND và quy trình workflow chuẩn, các kỹ thuật viên và bác sĩ có thể khai thác tối đa sức mạnh của công nghệ, mang lại lợi ích cao nhất cho bệnh nhân.

Hy vọng bài viết này đã cung cấp cho bạn cái nhìn toàn diện và chi tiết nhất về hệ thống PACS và chuẩn DICOM. Để đảm bảo hệ thống luôn hoạt động ổn định, hãy luôn tuân thủ các quy tắc bảo mật và thực hiện bảo trì định kỳ cho kho lưu trữ dữ liệu của mình.
